單細胞微生物生長時期可分為滯后期(lag phase)、對數期(log phase)、穩定期(stationary phase)和衰亡期(apoptosis phase)4個時期，在不同的生長時期表現出不同的代謝和生產能力，由于細胞的異質性，導致了微生物菌落中不同生長時期的細胞共存，傳統群體水平上的細胞生長代謝研究，得到的是系統平均值，掩蓋了每個細胞的獨特性。在單細胞水平上觀測細胞生長是非常重要的，在發酵工程中，單細胞的生理狀態是決定發酵產品產量的唯一因素，發酵環境隨著底物消耗和產物合成不斷變化，導致不同生長時期的發酵細胞代謝不同，產量也不同。隨著發酵原料成本的增加和環保意識的增強，對發酵過程的精準控制要求越來越高，從單細胞水平上檢測發酵細胞生長時期，并進行特定干預措施改造發酵環境，可以使發酵細胞處于最佳的生長和生產狀態。準確檢測單細胞所處生長時期，可為發酵工程獲得最佳產量提供更加精準、實時的調控指導。
單細胞拉曼光譜(single-cell Raman spectroscopy，SCRS)是細胞的指紋圖譜，蘊含著細胞在特定生長狀態下豐富的表型信息，SCRS技術以快速、靈敏和無標記的優勢可以實時監測單細胞的生長代謝變化。以監督學習為代表的模式識別技術通過對SCRS數據學習并生成經驗?zāi)Ｐ?，可以指?dǎo)細胞生長時期鑒定，已有研究人員應用隨機森林算法實現了群體水平上的細胞生長檢測，相較于監督學習，無監督學習只需要定義相似度計算方法就可以直接根據SCRS數據特征結構進行建模，就能從單細胞尺度上實時監測細胞生長代謝變化。
本文提出基于譜聚類與SCRS的細胞生長分析方法，首先，采集同步培養下不同生長時間的微生物SCRS數據，對應培養時間的OD600生長曲線作為微生物群體水平生長時期標簽;其次，應用t分布隨機鄰居嵌入(t-distributed stochastic neighbor embedding，t-SNE)對群體細胞SCRS數據進行可視化分析，指導譜聚類對高維SCRS數據聚類分析，并應用輪廓系數和CH系數(calinski-harabasz index，CH index)評估最佳聚類簇，賦予每個SCRS數據簇標簽;最后，應用三次樣條插值擬合統計SCRS數據簇標簽和生長時期標簽交集，精準識別群體中共存的生長時期異質數據，實現對單細胞微生物生長時期精準鑒定。
1實驗部分
1.1 SCRS數據采集
1.1.1分光光度計檢測和SCRS檢測條件
在細胞培養實驗中，提取不同培養時間點各3 mL菌液，應用紫外分光光度計檢測，檢測條件為OD600，記錄細菌生長狀態，圖1分別為實驗組(大腸桿菌)和驗證組(枯草芽孢桿菌)各3次重復測量同步培養的OD600生長曲線，將其作為群體水平生長時期標簽。同時在各培養時間點提取1μL菌液，應用HOOKE P300共聚焦拉曼光譜儀進行SCRS采集(由于微生物SCRS在600~1 800 cm-1波段具有明顯的光譜模式，往往作為其表型指紋區域，故光譜儀主要參數設置為，激發波長(excitation wavelength):532 nm，光柵(Grating):1 200 g·mm-1，激發功率(laser power):3 mW，積分時間(integration time):8 s。SCRS檢測可以獲取單個細胞生長過程的實時變化信息，提供了用于生物分析的化學組成和結構信息的指紋圖譜，蘊含著細胞在特定生長狀態下豐富的表型信息，檢測SCRS特征峰強變化是細胞生長定性、定量檢測的主要依據，可以通過檢測細胞代謝活躍的核酸(I785.5、I1 047.5、I1 097.2等)、蛋白(I624.3、I831.2、I1 034等)、脂質(I878、I1 075)等相關特征峰強度變化，實時檢測單細胞的生長代謝狀態。SCRS是進行單細胞活體生長檢測的實用工具，本文將SCRS技術和無監督聚類技術相結合，為單細胞微生物生長檢測研究提供新的檢測方法。

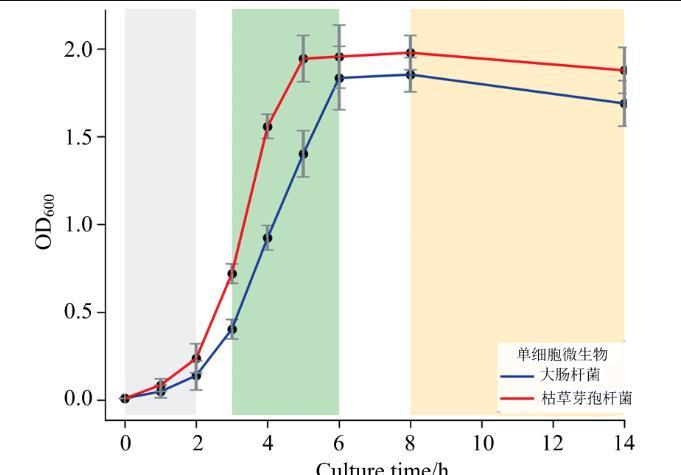

圖1單細胞微生物同步培養與OD600生長曲線
1.1.2微生物樣品選擇與同步培養
將常用的發酵工程菌-大腸桿菌進行同步培養實驗，以獲取不同生長時期的單細胞樣品，作為模式生物突出的代表，大腸桿菌具有繁殖迅速，培養代謝易于控制的優勢，是目前生命科學研究最為公認的微生物材料。準確檢測發酵過程中工程菌生長狀態，是獲取最佳發酵產量的前提。為了驗證本文方法的適用性，同時選用了一種常用發酵益生菌-枯草芽孢桿菌作為細胞生長研究驗證組樣品。
大腸桿菌的培養基為L(zhǎng)B(luria-bertani)，而枯草芽孢桿菌的培養基為牛肉膏蛋白胨，分別在其對應的培養基進行同步培養，記錄細菌的培養時間。根據圖1不同培養時間OD600生長曲線，確定培養2 h為滯后期，該時期菌體增大，代謝活躍，合成并積累充足的酶和代謝產物;3~4 h為對數期(驗證組為3~5 h)，細菌在該時期生長迅速，呈現指數生長趨勢，增代時間最少;培養6 h(驗證組為8 h)至14 h，即進入穩定期，隨著培養時間延長，未發現明顯的凋亡期界限，但這并不影響生長曲線的走向以及對單細胞生長時期的識別，本文僅涉及細胞前三個時期檢測。應用SCRS檢測條件分別從實驗組和驗證組提取的菌液采集SCRS數據，實驗組6個培養時間點共采集600個(6時間點×100個/時間點)SCRS數據，驗證組6個培養時間點共采集300個(6時間點×50個/時間點)SCRS數據。
1.2 SCRS數據預處理
SCRS數據預處理是準確鑒定細胞生長時期的前提，通過拉曼光譜儀采集的SCRS數據包含大量的干擾信息，如光譜儀噪聲、熒光背景等，干擾信息使得檢測模型的識別性能降低，在數據分析之前，需要對SCRS數據進行預處理。本文應用HOOKE intP拉曼光譜分析軟件對SCRS數據預處理，包括:應用基于Savitzky-Golay卷積平滑對SCRS數據進行濾波處理，窗口寬度為7個光譜像素點，采用三階多項式擬合;應用基于airPLS(自適應迭代重加權懲罰最小二乘)算法去除拉曼光譜背景信號，Lambda=15，最大迭代次數ItermaxAirPls=12;應用Min-Max對SCRS數據歸一化處理。
1.3檢測模型
基于譜聚類與SCRS的細胞生長分析方法應用的主要技術包括:(1)應用t-SNE對群體細胞SCRS數據進行可視化分析;(2)應用譜聚類對SCRS數據聚類分析;(3)應用輪廓系數和CH index評估最佳聚類簇。
1.3.1 t-SNE
t-SNE算法是一種適合于高維SCRS數據的非線性降維方法，該方法首先將高維空間中任意兩個光譜數據間的歐氏距離轉換為相似概率，其次用高維空間數據點與相應低維空間的模擬數據點之間的聯合概率替換隨機鄰域嵌入算法中的條件概率，并在低維空間中使用t分布，有效解決低維空間中數據點擁擠的問題。以二維可視化為例，t-SNE將SCRS指紋特征向具有最大投影信息量的二維平面上投影，以高維空間相同概率分布的TSNE1和TSNE2特征分量均勻分布在平面中，有效解決低維空間中數據點擁擠的問題，用于直觀顯示不同培養時間單細胞分布效果，指導無監督聚類分析。
1.3.2譜聚類
譜聚類(spectral clustering)是一種基于兩點間相似關系的無監督聚類算法，首先對SCRS數據樣本高維矩陣進行低維嵌入，然后進行聚類。其本質是將聚類問題轉化為圖的最優劃分問題，相較于其他傳統聚類算法，譜聚類能在任意形狀的SCRS數據樣本空間上聚類且易于收斂到全局最優，并且通過構造稀疏相似性圖譜，使其對于高維SCRS數據集表現出更快的計算速度。特別的，相較于監督學習的分類算法，譜聚類無需SCRS數據標簽，只需要定義相似度計算方法就可以直接根據SCRS數據特征進行建模，能有效檢測微生物群體中不同生長時期共存的單細胞信息。
1.3.3聚類評估
聚類評估是對聚類方法產生結果的質量進行評估，主要任務包括:估計聚類趨勢、確定數據集劃分簇?cái)?shù)以及評估聚類質量，應用輪廓系數和CH index兩個維度來評估譜聚類在SCRS數據集劃分最佳簇?cái)?shù)和聚類質量。
(1)輪廓系數(silhouette coefficient)是聚類效果好壞的一種評價方式，它結合內聚度和分離度兩種因素，在SCRS數據上評價譜聚類對聚類結果所產生的影響，式(1)是輪廓系數聚類得分計算原理
式(1)中，A(i)為SCRS數據樣本i到同簇其他樣本的平均距離，B(i)為SCRS數據樣本i到其他簇的所有樣本的平均距離。
(2)CH index也被稱為方差比準則，用來評價譜聚類在SCRS數據集上的聚類效果，聚類質量由CH index得分表征，CH index得分通過計算簇間方差和簇內方差計算得到的，式(2)是CH index得分計算原理(2)
式(2)中，k為譜聚類在SCRS數據集上聚類簇?cái)?shù)，N為全部SCRS數據樣本個數，VB是簇間方差，VW是簇內方差。
