摘要
彩繪文物表面滋生的微生物會(huì)改變文物的顏色與外貌，破壞彩繪層整體的穩(wěn)定性，對(duì)文物造成嚴(yán)重破壞，但不同顏料上微生物生長(zhǎng)的差異性卻少見報(bào)道。為探究不同顏料上微生物生長(zhǎng)的差異性，選取石綠、石青等10種古代常用顏料制作彩繪模擬樣品，進(jìn)行高濕環(huán)境（75%~100%RH）的微生物生長(zhǎng)模擬實(shí)驗(yàn)，利用掃描電鏡（SEM）觀察微生物微觀形貌，運(yùn)用微生物形態(tài)學(xué)和分子生物學(xué)技術(shù)鑒定其種屬。實(shí)驗(yàn)結(jié)果表明，濕度越高，微生物越容易生長(zhǎng)；10種顏料上微生物生長(zhǎng)順序依次為群青>朱砂>赭石≈土紅>石青≈石綠>鉛白>雌黃>雄黃>鉛丹；鑒定出顏料上生長(zhǎng)的微生物主要有3個(gè)真菌屬（曲霉屬，Aspergillus；青霉屬，Penicillium；枝孢菌屬，Cladosporium）和1個(gè)細(xì)菌屬（腸桿菌，Enterobacter）。該研究為彩繪文物的濕度環(huán)境選擇以及微生物防治提供科學(xué)依據(jù)，對(duì)該類文物保護(hù)具有重要指導(dǎo)意義。
我國(guó)擁有大量珍貴的彩繪文物，如秦始皇兵馬俑彩繪陶器、敦煌壁畫等，它們擁有重要的文化、藝術(shù)和科學(xué)價(jià)值。然而，微生物的生長(zhǎng)會(huì)引起彩繪變色、褪色，彩繪層脫落等病害[1-2]。影響微生物病害的主要因素有外界環(huán)境、自身材質(zhì)等。環(huán)境濕度對(duì)微生物生長(zhǎng)影響遠(yuǎn)大于溫度[3]，真菌很少能在<55%RH下存活，>75%RH真菌將生長(zhǎng)繁殖[4]。從文物材質(zhì)來(lái)看，彩繪層主要由顏料和膠料組成，不同顏料因其組成成分、理化性質(zhì)和生產(chǎn)工藝不同，一定程度上對(duì)微生物生長(zhǎng)起著抑制作用，使微生物生長(zhǎng)存在差異性。
從20世紀(jì)90年代起，敦煌壁畫紅色顏料的變色現(xiàn)象引起了人們關(guān)注，實(shí)驗(yàn)結(jié)果表明，土紅、鉛丹、朱砂顏料上微生物生長(zhǎng)程度和變色程度不同，變色最嚴(yán)重的是鉛丹[5]。近年課題組發(fā)現(xiàn)大足石刻臥佛表面紅、藍(lán)、白、綠色顏料中，藍(lán)色顏料群青極易滋生微生物，而綠色顏料氯砷鈉銅石和白色顏料砷鉛礦表面幾乎不長(zhǎng)霉[6]。ALI研究發(fā)現(xiàn)埃及藍(lán)、朱砂、雌黃和金箔在接種黑曲霉、青霉和芽孢桿菌后，除雌黃外其他顏料均出現(xiàn)明顯變色[7]。即使顏料濃度很高、營(yíng)養(yǎng)條件較差，真菌和細(xì)菌仍具有繁殖能力，特別是黑曲霉對(duì)顏料的變色影響十分嚴(yán)重[8]。但以往的研究中，顏料種類較少，且多采用在混合有特定顏料的培養(yǎng)基中添加提純的真菌或細(xì)菌的方法進(jìn)行模擬實(shí)驗(yàn)，忽略了顏料-膠料體系與傳統(tǒng)生物學(xué)培養(yǎng)基的差異和濕度環(huán)境因素的影響，無(wú)法觀察多種微生物共存時(shí)不同彩繪微生物生長(zhǎng)的差異性。因此，本文擴(kuò)大顏料種類至石青、石綠等10種古代常見顏料，以常用膠料明膠制成顏料體系，在>75%RH的高濕環(huán)境下進(jìn)行微生物培養(yǎng)，鑒定優(yōu)勢(shì)菌種，探討微生物生長(zhǎng)的差異性，該研究對(duì)彩繪文物濕度環(huán)境選擇和微生物防治提供科學(xué)依據(jù)。
1、材料與方法
1.1、材料與試劑
Tsingke DNA提取試劑盒（西安擎科生物有限公司）；PDA馬鈴薯瓊脂葡萄糖培養(yǎng)基、LB肉湯培養(yǎng)基（南通凱恒生物科技發(fā)展有限公司）。實(shí)驗(yàn)選擇Φ90 mm一次性無(wú)菌培養(yǎng)皿制備培養(yǎng)基，培養(yǎng)基配制好后，在37℃真空中培養(yǎng)48 h，確定無(wú)污染后方可采樣。明膠、土紅、赭石（北京金源陽(yáng)光礦物顏料公司）；群青、石青、石綠（北京金碧齋顏料廠）；朱砂、雄黃、雌黃、鉛丹、鉛白（蘇州姜思序堂顏料公司）；密封箱；載玻片。
1.2、儀器
LEICA S8 APO體視顯微鏡（德國(guó)徠卡公司）；恒溫恒濕箱（廣東宏展科技有限公司）；VEGA 3XM鎢燈絲型掃描電鏡（捷克泰思肯公司）。
1.3、實(shí)驗(yàn)樣品制備及微生物培養(yǎng)方法
實(shí)驗(yàn)樣品制備方法如下：分別取相同體積的3號(hào)粒徑的10種顏料于研缽中，邊滴加3%明膠水溶液邊研磨，研細(xì)后涂刷在載玻片上，每種顏料刷涂12片（每組平行樣3個(gè)）作為實(shí)驗(yàn)樣品。將上述樣品置于西安大氣環(huán)境中，放置3 d后轉(zhuǎn)移至恒溫恒濕箱中，調(diào)節(jié)溫度30℃、相對(duì)濕度分別為75%RH、84%RH、93%RH和100%RH進(jìn)行微生物培養(yǎng)。
1.4、微生物生長(zhǎng)表征方法
在微生物培養(yǎng)過(guò)程中，每隔一段時(shí)間用體視顯微鏡觀察實(shí)驗(yàn)樣品表面，并拍照記錄微生物開始生長(zhǎng)的時(shí)間。培養(yǎng)30 d或70 d時(shí)，觀察記錄樣品表面微生物生長(zhǎng)的面積，根據(jù)國(guó)標(biāo)GBT24128-2009確定實(shí)驗(yàn)樣品的微生物生長(zhǎng)等級(jí)。
1.5微生物種屬鑒別方法
1.5.1、SEM分析
實(shí)驗(yàn)使用VEGA 3XM鎢燈絲型掃描電鏡，保持實(shí)驗(yàn)電壓為15 kV，分析電壓為20 kV，工作距離為20 mm，將生長(zhǎng)微生物的實(shí)驗(yàn)樣品固定于導(dǎo)電膠上，觀察并研究菌體的微觀形貌特征，初步判斷微生物類別。
1.5.2、微生物的分離與純化
在無(wú)菌操作臺(tái)中，使用接種環(huán)挑取實(shí)驗(yàn)樣品上肉眼可見的菌落，接種在空白培養(yǎng)皿上，經(jīng)30℃恒溫培養(yǎng)48 h后挑出微生物菌落于NA平板上用劃線法純化。
1.5.3、微生物基因組總DNA提取及目標(biāo)片段擴(kuò)增
使用DNA提取試劑盒對(duì)上述分離提純后的微生物進(jìn)行基因組總DNA提取。以總DNA為擴(kuò)增模板，細(xì)菌選擇通用引物27F和1492R、真菌選擇通用引物ITS1和ITS4進(jìn)行鏈?zhǔn)骄酆厦阜磻?yīng)（PCR）擴(kuò)增。擴(kuò)增條件：98℃預(yù)變性2 min，98℃變性10 s，56℃退火10 s，72℃延伸10 s，完成35個(gè)擴(kuò)增循環(huán)，72℃終延伸5 min。
1.5.4、電泳檢測(cè)
將擴(kuò)增好的PCR產(chǎn)物進(jìn)行瓊脂糖凝膠電泳（2μL樣品+6μL溴酚藍(lán)），300 V電壓下12 min以獲取鑒定膠圖，并將其送至擎科生物有限公司測(cè)序。
1.5.5、序列比對(duì)及系統(tǒng)發(fā)育樹的構(gòu)建
將拼接序列與GenBank數(shù)據(jù)庫(kù)進(jìn)行比對(duì)，下載最相似的序列進(jìn)行系統(tǒng)發(fā)育樹的構(gòu)建。通過(guò)軟件ClustalX 2.1進(jìn)行多序列聯(lián)配，使用Jukes&Cantor法計(jì)算進(jìn)化距離，用鄰位相連法分析后通過(guò)軟件MEGA 7.0構(gòu)建系統(tǒng)發(fā)育樹，通過(guò)Bootstrap法對(duì)樹進(jìn)行分析[9]。
2、結(jié)果與討論
2.1、微生物生長(zhǎng)模擬實(shí)驗(yàn)分析與定級(jí)
根據(jù)國(guó)標(biāo)GBT24128-2009，微生物生長(zhǎng)分為5個(gè)等級(jí)（見表1）。由模擬實(shí)驗(yàn)結(jié)果可得到10種顏料上微生物生長(zhǎng)達(dá)到1級(jí)的時(shí)間（見表2）和70 d達(dá)到的等級(jí)（見圖1）。可以發(fā)現(xiàn)：

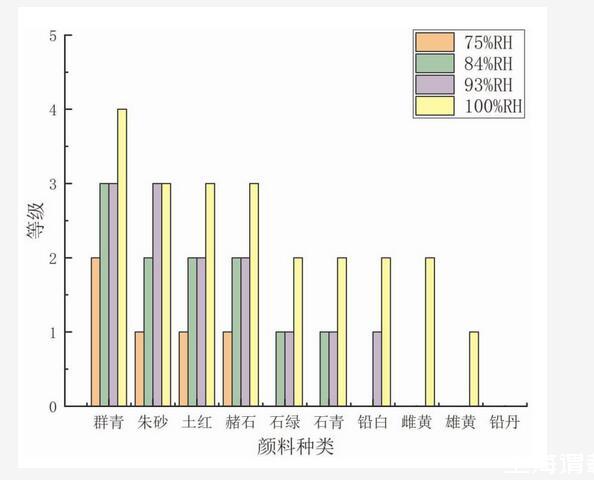

圖1 10種顏料上微生物生長(zhǎng)70 d達(dá)到的等級(jí)
Fig.1 The grades reached by the microbial growth of 10 kinds of pigments for 70 days
下載:原圖|高精圖|低精圖

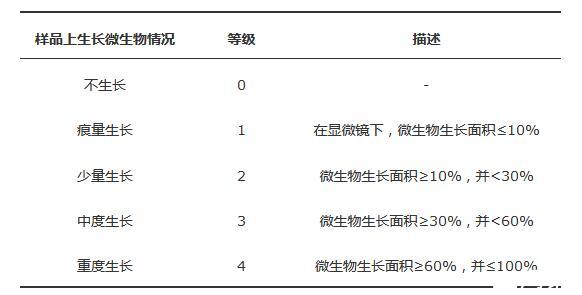

表1微生物生長(zhǎng)等級(jí)評(píng)價(jià)方法
Tab.1 Evaluation method of microbial growth grades

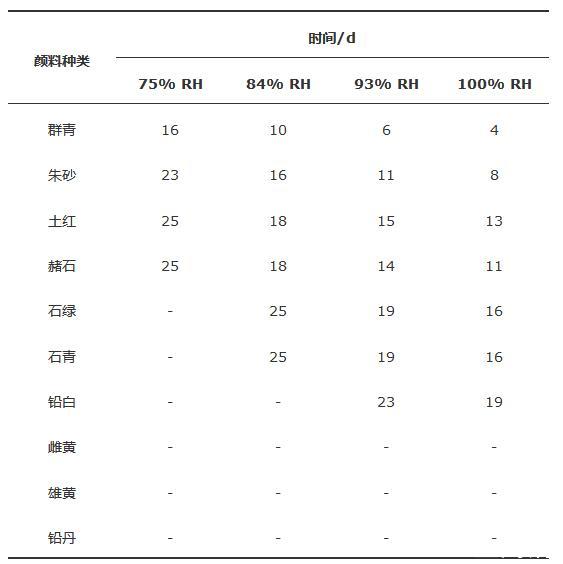

表2 10種顏料上微生物生長(zhǎng)達(dá)到1級(jí)所需時(shí)間
Tab.2 Time of the microbial growth to reach level 1 on 10 kinds of pigments
1）各種顏料上微生物生長(zhǎng)存在明顯的差異性。相同濕度下，在30 C°培養(yǎng)30 d時(shí)，顏料上出現(xiàn)微生物的順序依次為群青、朱砂、赭石/土紅、石青/石綠和鉛白，而雌黃、雄黃、鉛丹上沒有觀察到微生物痕跡，微生物生長(zhǎng)面積為群青>朱砂≈赭石≈土紅>石青≈石綠>鉛白>雌黃>雄黃>鉛丹（僅93%RH條件下朱砂上微生物生長(zhǎng)面積略大，其他3組濕度條件，朱砂、赭石和土紅微生物生長(zhǎng)面積基本相同）；延長(zhǎng)培養(yǎng)時(shí)間至70 d，雌黃和雄黃上微生物生長(zhǎng)等級(jí)分別達(dá)到2級(jí)和1級(jí)，鉛丹仍為0級(jí)。綜上所述，各種顏料上微生物生長(zhǎng)順序?yàn)槿呵?gt;朱砂>赭石≈土紅>石青≈石綠>鉛白>雌黃>雄黃>鉛丹。換句話說(shuō)，顏料對(duì)微生物的抑制作用（毒性）順序與此相反。
2）相對(duì)濕度對(duì)微生物生長(zhǎng)的影響。75%RH環(huán)境培養(yǎng)30 d，只有群青樣品上微生物生長(zhǎng)達(dá)到2級(jí)，肉眼可觀察到明顯的微生物菌落；84%RH和93%RH環(huán)境中，在朱砂、土紅、赭石樣品上也可觀察到明顯的微生物菌落；100%RH環(huán)境中，石綠、石青樣品上微生物生長(zhǎng)等級(jí)達(dá)到2級(jí)。同時(shí)，群青樣品上微生物重度生長(zhǎng)，幾乎完全覆蓋顏料層。因此，相對(duì)濕度越大，微生物越易生長(zhǎng)。
2.2、微生物種屬鑒別
2.2.1、SEM分析
通過(guò)對(duì)彩繪樣品進(jìn)行SEM分析，初步判定大量存在、且具有微生物特征的結(jié)構(gòu)有4種（見圖2），其中圖2A和圖2B結(jié)構(gòu)廣泛存在于群青、朱砂、土紅、赭石、石青和石綠樣品中。圖2A可觀察到網(wǎng)狀的菌絲結(jié)構(gòu)，其直徑為2~3μm，與霉菌直徑接近，遠(yuǎn)大于放線菌菌絲（直徑0.2~1.2μm），推測(cè)是霉菌。同時(shí)，由圖2A還觀察到直徑為4~5μm的鏈狀卵圓形孢子，推測(cè)可能是青霉或曲霉的分生孢子[10-11]；圖2B中亦出現(xiàn)大量鏈狀卵圓形孢子，但直徑僅為1~3μm，推測(cè)為枝孢霉分生孢子[12]。由此，群青、朱砂、土紅、赭石、石青和石綠樣品中有大量霉菌生長(zhǎng)，且霉菌可能為曲霉、青霉和枝孢霉等。鉛白、雌黃和雄黃樣品中，除出現(xiàn)少量上述圖2A和圖2B的結(jié)構(gòu)外，還有圖2C所示直徑0.5~5μm橢圓狀和桿狀結(jié)構(gòu)，應(yīng)為原核微生物，推測(cè)可能是桿菌。

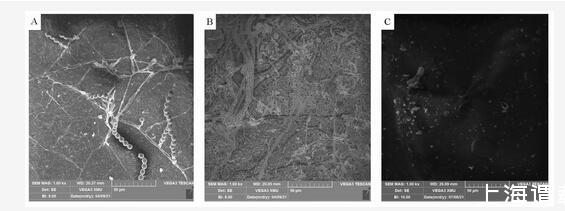

圖2彩繪樣品上微生物的SEM照片(×1000)
Fig.2 SEM photos of microorganisms in the polychromy samples(×1000)
A、B為群青樣品；C為鉛白樣品
2.2.2、微生物種屬鑒別
將測(cè)序所得的18S rRNA和16S rRNA基因序列，通過(guò)NCBI網(wǎng)站提交到GenBank數(shù)據(jù)庫(kù)中進(jìn)行Blast分析對(duì)比，以鑒定微生物種屬，構(gòu)建的系統(tǒng)發(fā)育樹見圖3、圖4，分析結(jié)果見表3。

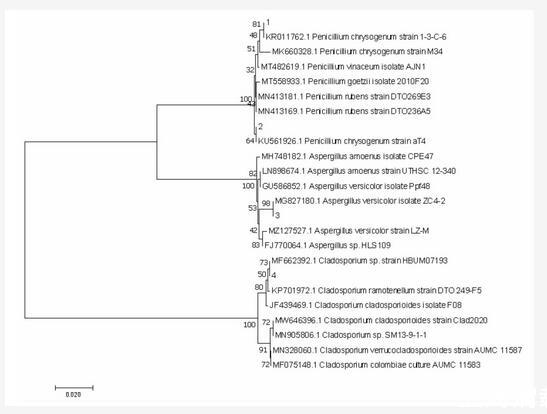

圖3彩繪樣品基于18S rRNA基因序列的系統(tǒng)發(fā)育樹
Fig.3 Phylogenetic tree of the polychromy samples based on 18S rRNA gene sequence

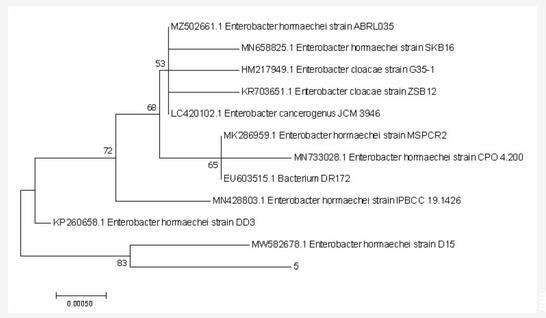

圖4彩繪樣品基于16S rRNA基因序列的系統(tǒng)發(fā)育樹
Fig.4 Phylogenetic tree of the polychromy samples based on 16S rRNA gene sequence

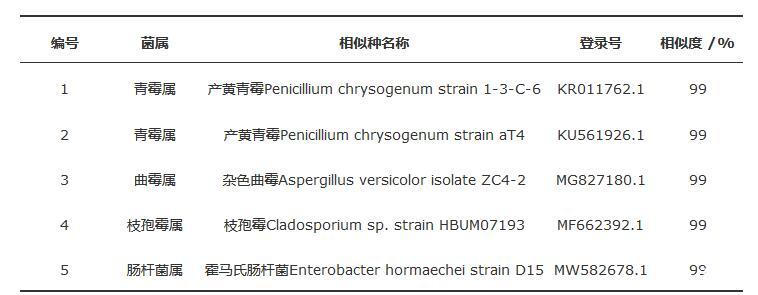

表3彩繪樣品微生物序列對(duì)比分析結(jié)果
Tab.3 Comparative analysis results of microbial sequence of the polychromy samples
結(jié)合顯微觀察和分子生物學(xué)測(cè)序分析結(jié)果，鑒定出群青、朱砂、土紅、赭石、石青和石綠樣品上主要微生物為產(chǎn)黃青霉（Penicillium chrysogenum）、雜色曲霉（Aspergillus versicolor）和枝孢霉（Cladosporium sp.），鉛白、雌黃、雄黃樣品上除以上3種真菌外，還有霍馬氏腸桿菌（Enterobacter hormaechei）。
結(jié)合以上SEM分析和微生物種屬鑒別實(shí)驗(yàn)發(fā)現(xiàn)，群青、朱砂、土紅、赭石、石青和石綠等毒性較小的顏料，其上大面積生長(zhǎng)的微生物是青霉屬、曲霉屬和枝孢霉等真菌，菌絲生長(zhǎng)茂盛且殖入彩繪層。但腸桿菌無(wú)菌絲，菌落面積小于真菌，其競(jìng)爭(zhēng)力遠(yuǎn)低于真菌，無(wú)法獲取到足夠的生存空間，難以生長(zhǎng)出肉眼可見的菌落。鉛白、雌黃、雄黃毒性強(qiáng)的重金屬顏料，對(duì)微生物代謝活動(dòng)的抑制作用大，真菌難以大面積生長(zhǎng)，為腸桿菌的生存留出了足夠空間。且真菌代謝產(chǎn)生的檸檬酸鹽還是霍馬氏腸桿菌的碳源和能源。因此，霍馬氏腸桿菌可以在真菌難以大量生長(zhǎng)的鉛砷顏料樣品上生長(zhǎng)出肉眼可見的菌落。
本模擬實(shí)驗(yàn)中檢測(cè)到的青霉屬、曲霉屬和枝孢霉屬是破壞彩繪文物的主要真菌，3個(gè)菌屬對(duì)應(yīng)的產(chǎn)黃青霉、雜色曲霉和枝孢霉菌是彩繪文物上的優(yōu)勢(shì)菌種，在世界多處文化遺產(chǎn)中常有發(fā)現(xiàn)。對(duì)于露天彩繪文物，LIIES發(fā)現(xiàn)羅馬尼亞的一座木質(zhì)教堂繪畫受到青霉和曲霉的嚴(yán)重破壞[13]；Lutsenko檢測(cè)到圣·索菲亞大教堂中世紀(jì)壁畫上主要的真菌是青霉，其中優(yōu)勢(shì)菌種為產(chǎn)黃青霉[14]。日本高松冢古墳微生物病害嚴(yán)重，雖然進(jìn)行過(guò)多次防治，但微生物優(yōu)勢(shì)類群不斷變遷，直至當(dāng)今青霉、曲霉和枝孢霉仍作為優(yōu)勢(shì)類群出現(xiàn)。因此，這個(gè)曾一度是原址保護(hù)的國(guó)際典范，正是由于逐漸失控的微生物病害導(dǎo)致古墳解體搬遷至異地保護(hù)[15]。國(guó)內(nèi)敦煌莫高窟壁畫表面普遍存在著枝孢霉[16]；西安韓休墓壁畫檢測(cè)出青霉和曲霉[17]；太原、酒泉和嘉峪關(guān)墓室壁畫都存在枝孢霉、曲霉和青霉，且占據(jù)優(yōu)勢(shì)地位[18]。對(duì)于館藏彩繪文物，葡萄牙Machado de Castro國(guó)際博物館繪畫和彩繪雕塑作品上發(fā)現(xiàn)了曲霉和青霉屬微生物的生長(zhǎng)，其中雜色曲霉是優(yōu)勢(shì)菌種。同時(shí)，在博物館空氣環(huán)境中[19]，青霉屬、曲霉屬和枝孢霉屬是最常見的真菌?？脊虐l(fā)掘現(xiàn)場(chǎng)遺址微生物繁殖嚴(yán)重，較高的溫度、濕度以及較低的空氣交換速率是造成微生物大面積污染的主要環(huán)境因素[20]。
鉛白、雌黃和雄黃樣品上還發(fā)現(xiàn)了原核微生物霍馬氏腸桿菌（Enterobacter hormaechei），該菌種在文物上比較少見，在葡萄牙Escoural洞窟中被發(fā)現(xiàn)[21]。但該菌種隸屬的腸桿菌屬較為常見，在莫高窟壁畫表面白色污染物中腸桿菌屬是主要的細(xì)菌類群之一[22]。
2.3、微生物生長(zhǎng)差異性的影響因素及機(jī)制
各種顏料上微生物生長(zhǎng)存在差異性的主要影響因素有顏料的化學(xué)組成、理化性質(zhì)、生產(chǎn)工藝以及微生物種類等。
1）群青，為復(fù)雜的鋁鈉的硫硅酸鹽。色相不同，化學(xué)組成亦不同，如深色群青為Na8Al6Si6O24S4，群青具有良好的親水性，高濕環(huán)境吸收的水分為微生物生長(zhǎng)提供有利條件。群青耐酸性差，微生物代謝產(chǎn)生的有機(jī)酸會(huì)進(jìn)一步破壞其結(jié)構(gòu)。同時(shí)，Si、Al、O、Na等土壤常見元素，對(duì)微生物活性幾乎沒有抑制作用，大部分空氣微生物能無(wú)阻礙地迅速生長(zhǎng)。因此，在所研究的10種顏料中，群青顏料上微生物生長(zhǎng)最茂盛，這是大足石刻臥佛上群青顏料微生物滋生最嚴(yán)重的原因[7]。
2）朱砂，本實(shí)驗(yàn)發(fā)現(xiàn)朱砂（HgS）對(duì)微生物生長(zhǎng)的影響較小。汞化物的毒性中，有機(jī)汞>汞>無(wú)機(jī)汞，有機(jī)汞可以直接被有機(jī)汞裂解酶分解為細(xì)胞吸收，有劇毒[23]；汞單質(zhì)和無(wú)機(jī)汞需要進(jìn)行甲基化/乙基化等有機(jī)化反應(yīng)后才能被細(xì)胞吸收毒害微生物。朱砂為無(wú)機(jī)汞，難溶于水游離出Hg2+，毒性較小。
朱砂對(duì)微生物的破壞主要是Hg2+在細(xì)胞內(nèi)積累產(chǎn)生毒性。研究表明，青霉和曲霉能吸收轉(zhuǎn)化Hg2+，尤其是雜色曲霉[24-25]。雜色曲霉上汞的吸附主要是胞外積累，氨基、羧基和羥基的絡(luò)合作用使其定位于細(xì)胞壁上，從而隔絕汞進(jìn)入胞內(nèi)，雜色曲霉胞外積累的特性使其幾乎無(wú)損地吸收Hg2+。因此，朱砂對(duì)微生物的毒性與Hosfall提出的金屬陽(yáng)離子毒性排序中Hg2+的強(qiáng)毒性有較大差異[23]。
3）土紅、赭石、石青、石綠，土紅和赭石富含氧化鐵，石青和石綠含碳酸銅。Cu2+是重金屬離子，其毒性大于Fe3+。因此，土紅和赭石上微生物生長(zhǎng)速度和面積要大于石青和石綠。
4）雌黃、雄黃、鉛丹、鉛白，雄黃（As2S2）和雌黃（As2S3）為砷的硫化物，鉛丹和鉛白為含鉛的氧化物和碳酸鹽。砷和鉛為重金屬，顏料毒性強(qiáng)，會(huì)嚴(yán)重抑制微生物生長(zhǎng)，這與大足石刻臥佛上含砷、鉛的綠色和白色顏料表面幾乎不長(zhǎng)霉相吻合。然而，含砷、鉛顏料對(duì)微生物生長(zhǎng)的抑制作用存在差異。這種差異除與顏料化學(xué)組成有關(guān)外，還與顏料生產(chǎn)工藝、微生物種類等因素有關(guān)。
據(jù)現(xiàn)有研究，雄黃含有一定量砒霜，其毒性強(qiáng)于雌黃，因而微生物在雄黃上比雌黃上更難以生長(zhǎng)[26]。鉛白的原礦是白鉛礦，常與磷氯鉛礦共生，共生礦導(dǎo)致鉛白對(duì)微生物的毒性降低。相比而言，鉛丹多為人工合成，純度高、雜質(zhì)少，毒性強(qiáng)于鉛白。鄧新輝研究表明，產(chǎn)黃青霉菌代謝產(chǎn)生的草酸和檸檬酸等有機(jī)酸能促進(jìn)鉛白轉(zhuǎn)換成殘?jiān)鼞B(tài)鉛，間接削弱其毒性[27]。因此，鉛白上微生物生長(zhǎng)速度快于雌黃、雄黃和鉛丹等其他砷、鉛重金屬顏料。
微生物在顏料上的生長(zhǎng)與環(huán)境、樣品制作工藝等多種因素有關(guān)，即便是同一種顏料，這些因素的不同也會(huì)導(dǎo)致顏料上徽生物生長(zhǎng)有所差異。本研究的10種顏料中，鉛丹對(duì)微生物的抑制作用最強(qiáng)，微生物最難生長(zhǎng)。古人將防蠹紙裝潢在書籍的扉頁(yè)或封底以保護(hù)書籍不受蟲蝕。現(xiàn)收藏于國(guó)家博物館的《夢(mèng)溪筆談》（明代崇禎4年，1631年）和《羊城古鈔》（清代嘉慶11年，1806年）2本書都襯有這種“萬(wàn)年紅紙”，至今仍完好無(wú)損，而沒有萬(wàn)年紅紙之處，卻遭到蠹蛀。
3、結(jié)語(yǔ)
10種古代常見顏料上微生物生長(zhǎng)存在差異性，微生物生長(zhǎng)順序依次為群青>朱砂>赭石≈土紅>石青≈石綠>鉛白>雌黃>雄黃>鉛丹。在75%~100%RH范圍，濕度越高，微生物生長(zhǎng)越快，對(duì)顏料的侵蝕越嚴(yán)重。高濕環(huán)境中彩繪文物上滋生的主要微生物菌屬有曲霉屬（Aspergillus）、青霉屬（Penicillium）、枝孢菌屬（Cladosporium）和腸桿菌（Enterobacter）。建議在含群青顏料的彩繪文物上，特別應(yīng)控制環(huán)境濕度，以減少微生物的生長(zhǎng)；而雄黃、鉛丹等含砷、鉛顏料毒性強(qiáng)，可適度放寬濕度范圍。應(yīng)根據(jù)彩繪文物顏料的種類，針對(duì)性地控制環(huán)境濕度，并采取有效的治理措施。
相關(guān)新聞推薦
1、怎么測(cè)定細(xì)菌在血液中生長(zhǎng)代謝是否產(chǎn)生凝固酶的自動(dòng)化方法
2、轉(zhuǎn)錄組技術(shù)分析產(chǎn)紫籃狀菌抑制尖鐮孢菌生長(zhǎng)的作用機(jī)制——材料與方法
3、阪崎克羅諾桿菌在復(fù)溶配方乳粉中生長(zhǎng)曲線及規(guī)律（二）
